Qu'est-ce qu'une machine à souder laser et comment fonctionne-t-elle

Une machine à souder au laser vous aide à assembler les éléments avec une grande précision. Il utilise un puissant faisceau laser. Vous pointez le laser vers l"endroit que vous souhaitez souder. La chaleur du laser fait fondre les surfaces. Cela crée une petite mare de matière fondue. Lorsque la piscine refroidit, les morceaux se collent les uns aux autres. Le soudage au laser peut réaliser des coutures et des joints fins ou épais. Cela peut également les rendre peu profonds ou profonds. Vous pouvez utiliser le soudage laser sur des métaux et des non-métaux. Cela fonctionne même sur des matériaux qui brillent ou réfléchissent la lumière.

• Principales caractéristiques du soudage laser :

  • Vous utilisez la chaleur pour assembler les pièces.

  • Vous pouvez ajouter ou non des matériaux de remplissage.

  • Le soudage au laser fonctionne avec de nombreux types de matériaux.

Points clés à retenir

Les machines de soudage laser utilisent un faisceau laser puissant pour fondre et assembler les matériaux. Cette méthode donne des résultats très précis et solides. La sécurité est très importante lors de l’utilisation de machines à souder au laser. Portez toujours un équipement de sécurité et suivez attentivement les étapes de configuration. Le soudage au laser fonctionne sur des métaux comme l'acier, l'aluminium et le titane. Il peut également être utilisé pour les plastiques et la céramique. Le soudage par conduction réalise des soudures lisses et peu profondes. Le soudage en trou de serrure réalise des joints profonds et solides pour les matériaux épais. Le soudage au laser est rapide et permet d'économiser de l'énergie. Cela génère également très peu de déchets. Cela le rend idéal pour les industries automobile, aéronautique et électronique.

Processus de machine de soudage au laser

Comment fonctionne le soudage laser

Une machine à souder au laser peut assembler des matériaux avec une grande précision. Tout d’abord, vous configurez la machine avec soin. Vous suivez les instructions du fabricant. La sécurité est importante. Vous portez des lunettes et des vêtements spéciaux pour vous protéger. Vous vérifiez également que tous les systèmes de sécurité fonctionnent. Assurez-vous que votre espace de travail est sécurisé avant de commencer.

Allumez la machine et laissez-la se préparer. Regardez le panneau de commande pour tout problème. Vous devez aligner le faisceau laser avec le point de soudure. Vérifiez si le faisceau est fort et uniforme. Réglez la puissance, la durée d"impulsion, la fréquence, la largeur du faisceau et la taille du spot de la machine.

Nettoyez les pièces que vous souhaitez souder. Mettez-les au bon endroit. Utilisez des pinces ou des supports pour les maintenir immobiles. Déplacez la focalisation du laser sur le point de soudure. Testez d"abord le faisceau sur des morceaux de rebut. Pointez le laser vers le début de la soudure et déplacez-le lentement. Le laser fait fondre les surfaces et crée une petite flaque fondue. Une fois refroidi, les morceaux se collent. Laissez la pièce refroidir après le soudage.

Voici les étapes du soudage laser :

1. Configurez la machine selon les instructions.

2. Portez un équipement de sécurité et vérifiez les systèmes de sécurité.

3. Allumez la machine et recherchez les problèmes.

4. Alignez le faisceau laser avec le point de soudure.

5. Vérifiez le faisceau pour vous assurer qu"il est bon.

6. Définissez les paramètres du laser pour votre travail.

7. Nettoyez et placez les pièces que vous allez souder.

8. Maintenez les pièces avec des pinces ou des supports.

9. Déplacez la mise au point et testez le faisceau.

10. Commencez à souder en visant et en déplaçant le laser.

11. Laissez refroidir la pièce soudée.

Vous pouvez souder de nombreux éléments comme l’acier inoxydable, l’aluminium, le cuivre, le laiton, l’acier au carbone et le titane. L"épaisseur que vous pouvez souder dépend de la puissance du laser. Par exemple, un laser de 500 W peut souder des métaux fins comme l"aluminium et l"acier inoxydable de 0,5 à 1,0 mm. Un laser de 1 500 W peut souder de l"acier, de l"aluminium, du cuivre et du laiton de 0,5 à 4,0 mm. Les lasers plus puissants peuvent souder des pièces plus épaisses.

Vous pouvez utiliser la technologie laser à fibre pour souder des métaux comme l’acier, l’aluminium et le titane. Les lasers à fibre fonctionnent à environ 1070 nm. Les lasers CO2 conviennent aux plastiques et à la céramique. Les lasers à diode sont les meilleurs pour les objets fins ou les travaux à faible consommation.

Le soudage au laser est très exact et précis. Vous pouvez réaliser des soudures avec peu de flexion ou de changement. Le processus est rapide et fonctionne bien. Vous pouvez joindre de nombreux types de matériaux. Le laser ne touche pas les pièces, il convient donc aux choses délicates.

Composants clés d"une machine de soudage laser

Il est important de connaître les principales pièces d’une machine à souder laser. Chaque partie a un travail spécial. Voici un tableau qui montre les principales parties et ce qu"elles font :

Vous pouvez utiliser différents lasers dans votre machine. La technologie laser à fibre est populaire car elle fonctionne bien, est fiable et petite. Les lasers CO2 produisent de la lumière infrarouge et conviennent aux objets non métalliques. Les lasers à diode sont efficaces et ne coûtent pas cher à faire fonctionner. Choisissez le type de laser qui correspond à votre matériau et à votre projet.

Vous pouvez très bien contrôler le faisceau laser. Le système de contrôle vous permet de modifier la puissance, la durée d"impulsion et la taille du spot. Vous pouvez observer la qualité de la soudure pendant que vous travaillez. Le système de refroidissement empêche la machine de devenir trop chaude.

Vous devez souvent prendre soin de votre machine. Vérifiez la lentille, nettoyez la buse, examinez le système de refroidissement et assurez-vous que les câbles sont bien serrés chaque jour. Chaque semaine ou mois, nettoyez ou changez les lentilles, vérifiez les miroirs, nettoyez la tête de soudage, rincez les tubes de gaz, vérifiez les filtres du refroidisseur et serrez les pièces. Chaque année, vérifiez les pièces électriques, changez le liquide de refroidissement, vérifiez le contrôle de la température et mettez à jour le logiciel.

Astuce : Vous pouvez facilement ajouter une machine de soudage laser à votre ligne de production. Les commandes sont simples et faciles à utiliser. Vous pouvez obtenir de bons résultats et effectuer moins de retouches en contrôlant bien les paramètres de soudage.

Vous devez respecter les règles de sécurité lorsque vous utilisez une machine à souder laser. Portez des lunettes de sécurité laser et des vêtements de protection. Travaillez dans une pièce avec un bon air et des murs coupe-feu. Respectez les règles de santé et de sécurité et contrôlez les poussières et les fumées.

Vous pouvez apprendre à utiliser une machine à souder laser avec une formation. Commencez par des leçons pour débutants sur l’installation et la sécurité. Ensuite, apprenez l’utilisation quotidienne et les changements simples. Les leçons avancées vous apprennent à ajuster les paramètres et à améliorer la production. Vous pouvez obtenir un certificat après avoir réussi les tests.

Les machines de soudage laser utilisent une nouvelle technologie pour vous offrir une précision, une vitesse et de nombreuses utilisations élevées. Vous pouvez souder de nombreux matériaux et épaisseurs. La technologie laser à fibre est idéale pour un soudage solide et fiable. Vous pouvez obtenir d’excellents résultats avec une configuration soignée, de bons soins et une utilisation sûre.

Types de technologies de soudage laser

Soudage laser par conduction

Le soudage par conduction est idéal pour réaliser des soudures larges et peu profondes. Le laser utilise moins d’énergie avec cette méthode. La chaleur traverse le matériau par conduction. La soudure ressemble à un bol et est très lisse. Ce type fonctionne bien pour les murs minces et lorsque l’apparence est importante. Les gens l’utilisent beaucoup pour sceller les batteries. Vous pouvez configurer la machine pour le soudage par conduction sans trop de problèmes. Les commandes vous aident à modifier la puissance et la taille du spot pour de meilleurs résultats. De nombreuses usines utilisent le soudage par conduction car il permet d’obtenir des soudures identiques et nécessitant moins de fixations.

• Principales caractéristiques du soudage par conduction :

  • Densité de puissance inférieure

  • Soudures peu profondes et larges

  • Finition de surface lisse

  • Bon pour les matériaux fins

Soudage laser en trou de serrure

Le soudage en trou de serrure utilise un laser très puissant. Le faisceau fait fondre le matériau et crée un canal de vapeur appelé « trou de serrure ». Cela vous donne des soudures profondes et étroites. C’est mieux pour les pièces solides qui doivent bien tenir ensemble. Vous pouvez souder des objets épais comme des pièces de voiture. Le soudage en trou de serrure est plus rapide que le soudage par conduction. Cela fonctionne bien dans les usines où le temps est important. Les gens l’utilisent pour les onglets de batterie et les boîtes de vitesses.

Astuce : Choisissez le soudage par conduction si vous voulez un joli look. Choisissez le soudage en trou de serrure si vous avez besoin de soudures profondes.

• Applications courantes :

  • Soudage par conduction : étanchéité des batteries, pièces à surfaces lisses

  • Soudage en trou de serrure : groupe motopropulseur automobile, soudage de languettes de batterie

La technologie de soudage au laser vous permet de choisir la bonne méthode pour votre travail. Vous pouvez utiliser le soudage par conduction ou le soudage en trou de serrure. La machine vous permet de modifier les paramètres de chacun. Vous obtenez de bons résultats et pouvez facilement utiliser la machine dans votre usine.

Avantages et inconvénients du soudage laser

Avantages du soudage laser

Le soudage au laser présente de nombreux avantages pour votre atelier ou votre usine. C"est beaucoup plus rapide que les anciennes méthodes de soudage. Vous pouvez terminer les travaux rapidement et économiser de l"argent. Les soudures sont identiques à chaque fois, ce qui garantit une qualité constante. Vous pouvez souder des pièces fines ou épaisses. Le soudage par pénétration profonde est également possible. Le soudage au laser peut assembler différents métaux, comme l"acier et le titane.

Les machines modernes vous permettent de modifier tous les paramètres. Vous pouvez observer la soudure pendant que vous travaillez pour vérifier la qualité. Les commandes sont faciles à utiliser. Même les nouveaux utilisateurs peuvent obtenir de bons résultats. Vous pouvez ajouter une machine de soudage laser à votre ligne sans problème. Cela vous aide à maintenir une qualité élevée et à effectuer moins de retouches.

Le soudage au laser consomme moins d’énergie et produit moins de fumées. C"est meilleur pour la terre et cela vous permet d"économiser de l"argent. Vous n"avez pas besoin de toucher les pièces, elles restent donc propres. Vous pouvez souder d’un seul côté, ce qui facilite les endroits exigus. Il y a peu de rebuts et presque aucune flexion des pièces.

Astuce : les machines à souder au laser peuvent consommer jusqu"à 95 % d"énergie en moins. Ils nécessitent également moins de réparations. Les entreprises déclarent dépenser 25 % de moins pour fabriquer des objets et travailler 35 % plus rapidement.

Limites et défis

Vous devez connaître les parties difficiles du soudage laser avant de commencer. Il faut très bien aligner les pièces. Si vous ne le faites pas, la soudure peut être faible ou mauvaise. Assembler différents métaux est difficile car des fissures ou des espaces peuvent se former. Vous devez garder l"écart très petit, inférieur à 0,1 mm, pour de bonnes soudures.

Les machines à souder au laser coûtent cher au début. Vous payez également pour la formation et la réparation de la machine. Vous devez respecter les règles de sécurité. Portez un équipement spécial et utilisez une couverture sûre pour éviter les brûlures ou les lésions oculaires. La sécurité est nécessaire au quotidien.

Le soudage au laser n’est pas adapté aux pièces très épaisses. Ce n’est pas aussi flexible que le soudage MIG ou TIG. Il faut des personnes compétentes pour faire fonctionner la machine. Prendre soin de la machine est difficile. Vous devez nettoyer les lentilles, vérifier le système et changer les pièces souvent. Les métaux brillants comme le cuivre et l’aluminium peuvent causer des problèmes et endommager la machine.

Certains problèmes sont les éclaboussures, les fissures, les trous, les contre-dépouille, les espaces et une chaleur excessive. Vous devez y prêter attention pour que les soudures restent bonnes. L"assemblage de différents métaux peut poser des problèmes particuliers.

Remarque : Vérifiez toujours comment les pièces s’ajustent et s’alignent avant de souder. Cela vous aide à éviter les problèmes et à conserver les soudures identiques.

Applications de soudage laser

Utilisations industrielles du soudage laser

Le soudage laser est utilisé dans de nombreuses industries. Il permet de fabriquer des produits avec des joints solides et soignés. Voici quelques exemples d’endroits où il est utilisé et pourquoi :

• Les usines automobiles utilisent le soudage au laser pour les panneaux de carrosserie, les réservoirs de carburant et les pièces de moteur. Cela rend les voitures plus solides et plus sûres. Les constructeurs de voitures électriques l’utilisent également car ils doivent rendre de nombreuses voitures rapides.

• Les entreprises aéronautiques et de défense utilisent le soudage laser pour les pièces légères et résistantes. Ces pièces doivent supporter beaucoup de stress et contribuer à économiser du carburant.

• Les entreprises d’électronique et de communication utilisent le soudage au laser pour les pièces petites et délicates. Cela permet de garder les appareils petits et de les aider à bien fonctionner.

• Les fabricants de dispositifs médicaux utilisent le soudage au laser pour les outils et les implants. Ceux-ci doivent être très propres et sans danger pour les personnes.

Le soudage au laser est également utilisé dans d’autres endroits. Les usines l"utilisent pour les échangeurs de chaleur, les tuyaux métalliques et la plomberie. Il aide à réaliser des joints serrés et à stopper les fuites.

Astuce : Le soudage laser vous permet d"assembler de nombreux matériaux. Vous pouvez souder des plastiques comme le PC, le PA, l"ABS et des métaux comme l"acier et l"aluminium.

HND Laser est une entreprise leader dans le domaine des équipements laser. Ils ont fait de nombreuses recherches, de nombreux brevets et en savent beaucoup sur les lasers. Vous pouvez compter sur eux pour des solutions spéciales de soudage laser.

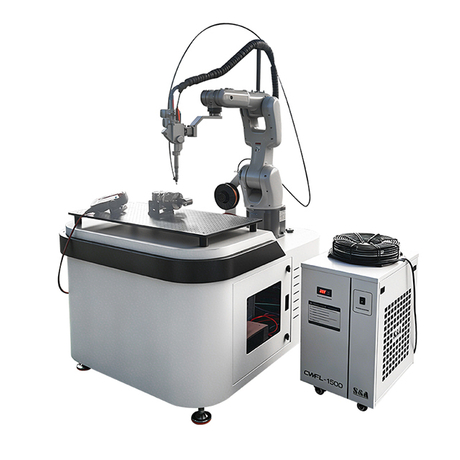

Exemples de machines de soudage laser

Il existe différentes machines de soudage laser pour différents travaux. Chacun possède des fonctionnalités adaptées à certaines tâches. Voici un tableau pour les comparer :

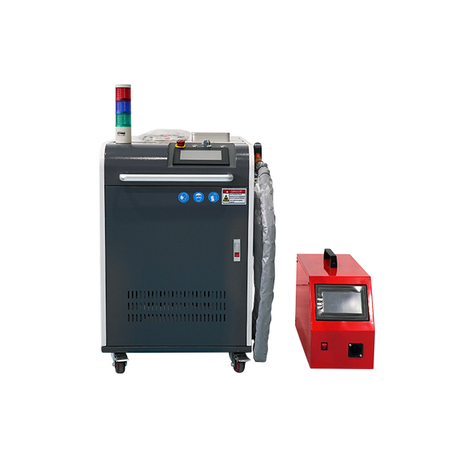

Vous pouvez également vous procurer des machines portables et portables. Les machines portatives vous aident à souder des pièces volumineuses ou difficiles à déplacer. Les machines portables vous permettent de souder à différents endroits. Pour fabriquer beaucoup de choses, les robots équipés de lasers travaillent vite et font le même travail à chaque fois.

Le soudage laser est utilisé pour de nombreux produits. Vous le voyez dans les rampes d’injection de carburant des voitures, les aubes de turbines d’avion, les outils chirurgicaux et les pièces d’échangeurs de chaleur. Vous pouvez utiliser le soudage laser pour les métaux et les plastiques. Cela en fait un bon choix pour de nombreux travaux.

Vous pouvez utiliser une machine à souder au laser pour assembler rapidement les éléments. Le faisceau laser est focalisé et réalise des soudures solides et propres. Il consomme moins de chaleur, donc il y a moins de déchets. Vous pouvez souder des pièces fines ou épaisses.

FAQ

Quels matériaux peut-on souder avec une machine à souder laser ?

Vous pouvez souder des métaux comme l’acier, l’aluminium, le cuivre et le titane. Certaines machines peuvent également souder des plastiques et des céramiques. Consultez toujours le guide de votre machine avant de commencer.

Le soudage au laser est-il sans danger pour les débutants ?

Oui, le soudage au laser est sûr si vous suivez les règles. Portez des lunettes de sécurité et des vêtements spéciaux. Les commandes sont simples à utiliser. De nombreuses usines enseignent aux nouveaux travailleurs des leçons simples.

Comment contrôlez-vous la qualité de vos soudures ?

Vous définissez les paramètres de soudage sur le panneau de commande. Modifiez la puissance, la vitesse et la taille du spot. Essayez d"abord de souder des morceaux de rebut. Surveillez la soudure pendant que vous travaillez pour la garder en bon état.

Qu’est-ce qui fait de HND Laser un fournisseur de confiance ?

HND Laser dispose d"une équipe de recherche intelligente et de nombreux brevets. Ils vous offrent des solutions laser avancées pour le soudage, le marquage et la découpe. Leurs connaissances vous aident à choisir la machine adaptée à votre travail.
